建立信息化平台的必要性

在信息化的时代背景下,三维建模、大数据、信息化的加入,使传统的工程建设领域更加规范、高效、绿色、安全。建筑机电抗震行业在我国已发展四年多时间,全国各地陆续已有项目进行了机电抗震加固。机电抗震从设计到施工直至最终的验收,全流程各专业的协同工作至关重要,合规、透明、高效的平台化操作不仅是时代的潮流,也是实际运用过程中必需的元素。

机电抗震属于民生工程,是近几年随着国家标准GB50981-2014《建筑机电工程抗震设计规范》颁布实施以后才出现的新兴行业,也是国家发展和社会民生需求提高的必然产物。由于是新兴产业,传统的建筑从业者对机电抗震行业还比较陌生,各参建专业需一个信息共享平台协同工作,信息化平台既能保证设计的合规科学性,又能指导最终的项目验收,而且还可以对后续的运营维护提供必需的参考资料。信息化建设不仅是机电抗震专业实施的要求,也是现代建筑的重要标志。



设计师,你需要做什么?

机电抗震是跨专业设计的专业,涉及给排水、暖通、电气、结构四个专业,如何协同各专业的设计要求,在管道综合处如何协调各专业的布置要求,计算和验算的统一性,这些都需要一个信息化平台相互协调,保证点位设计、计算验算的统一性和专业性。

GB50981的要求

抗震支吊架的作用:(方案设计)

抗震支吊架在地震中应对建筑机电工程设施给予可靠的保护,承受来自任意水平方向的地震作用。(GB50981-8.1.1)

抗震产品要求:(产品性能设计)

组成抗震支吊架的所有构件应采用成品构件,连接紧固件的构造应便于安装。 (GB50981-8.2.2)

抗震保证措施:(产品性能复核)

抗震支吊架应根据其承受的荷载进行抗震验算。(GB50981-8.2.4)

方案设计的基本要求:(设计师的工作)

根据GB50981第八章要求确定抗震节点位置并对节点进行编号。(为了满足逐点验算要求)

刚性金属管道及电气桥架侧向≤12m、纵向≤24m ,非金属柔性管道≤6m,纵向≤12m;

金属刚性风管侧向≤9m、纵向≤18m ,非金属柔性管道≤4.5m,纵向≤9m;

产品性能复核:(设计师的工作)

为防止不良产品影响工程质量,对于产品的选型方案应进行复核,确保产品性能满足设计节点荷载要求,即满足: S≤R



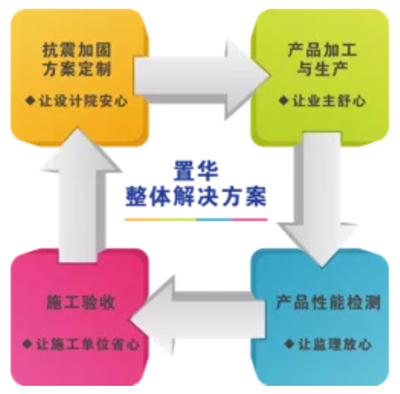

设计师,我们可以为你做什么?

规范要求设计满足节点定位并编号即可,不应参与设计产品,减少承担责任。产品选型方案应由设计复核性能要求。

GB50981云计算平台可针对每个项目进行自主智能化布点设计,逐点验算,大样图绘制,方案调整,工程量统计,材料清单汇总,工程概算制定,可确保每一步都完全合乎规范要求。GB50981让设计方从设计端建立信息平台,不同专业在同一平台协同工作,使设计、计算、验算高效化,降低职业风险、提高审核效率和准确性。我们可以做到:

01.智能化自动布点,提高效率

02.程序执行逐点验算,便于复核
